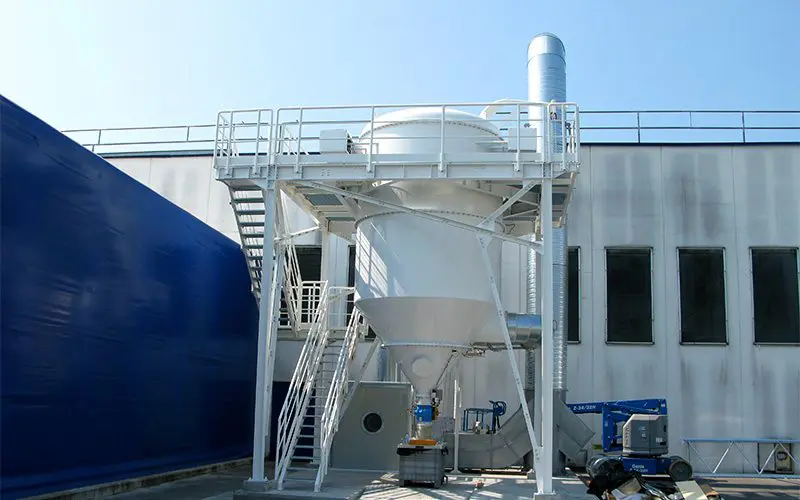

L’impianto è dotato di un filtro a maniche in grado di gestire polveri potenzialmente esplosive, in questo caso farine con:
Kst: 200 bar*m/s
Pmax: 10 bar
I sistemi di protezione conformi alle normative Atex sono:

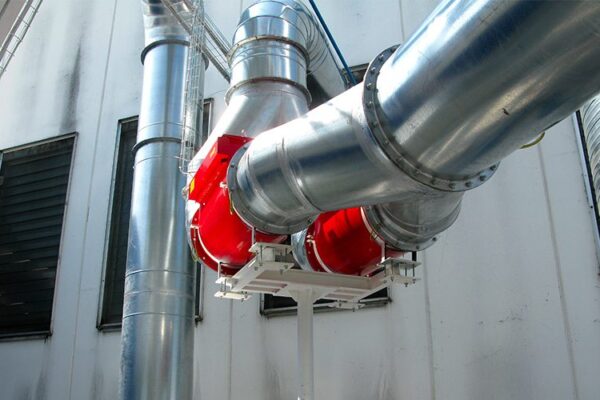

- Due valvole flap di isolamento D.450 conforme alle norme EN16447 e EN15089 installate sulla tubazione aspirante per fermare l’onda di pressione e la fiamma
- Una membrana di sfogo, posizionata sul tetto del filtro, conforme alle norme EN14491 Dust explosion venting protection system ed EN14797 explosion venting devices

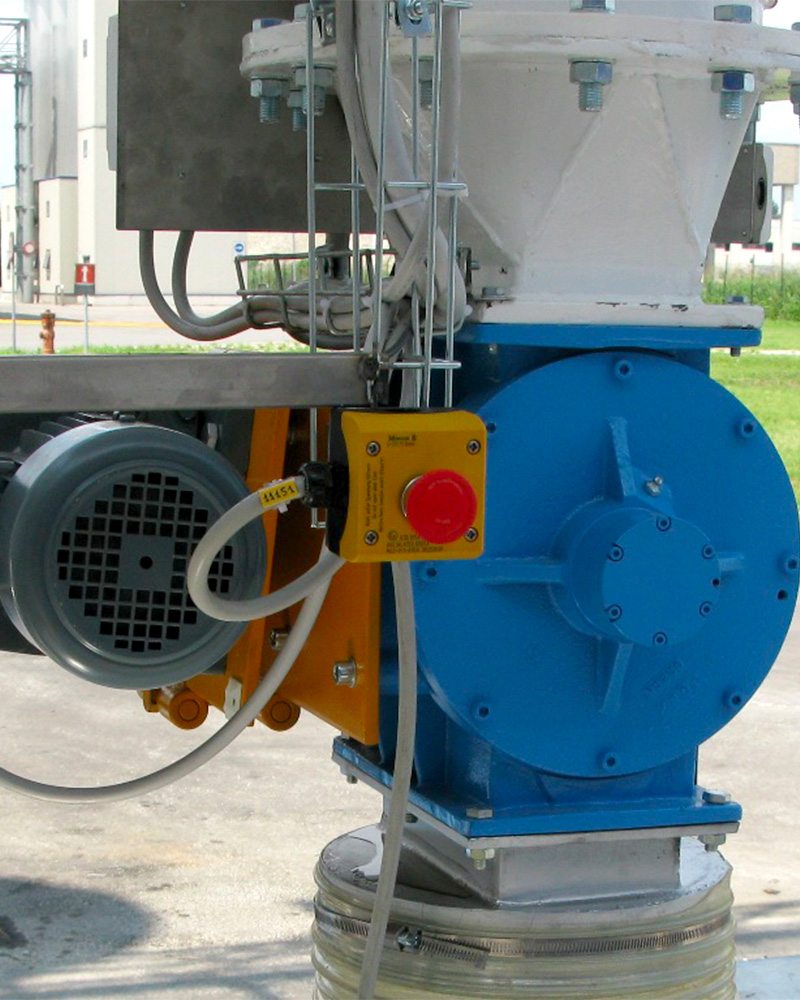

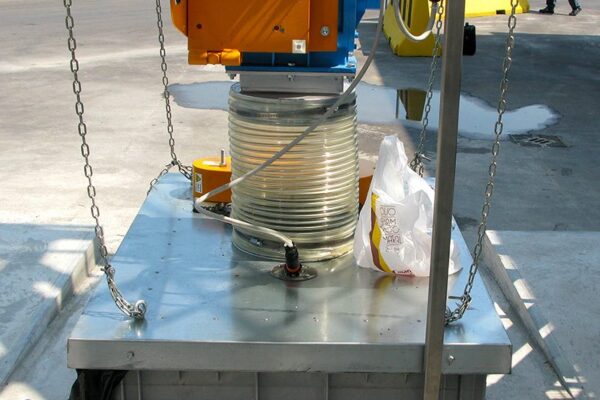

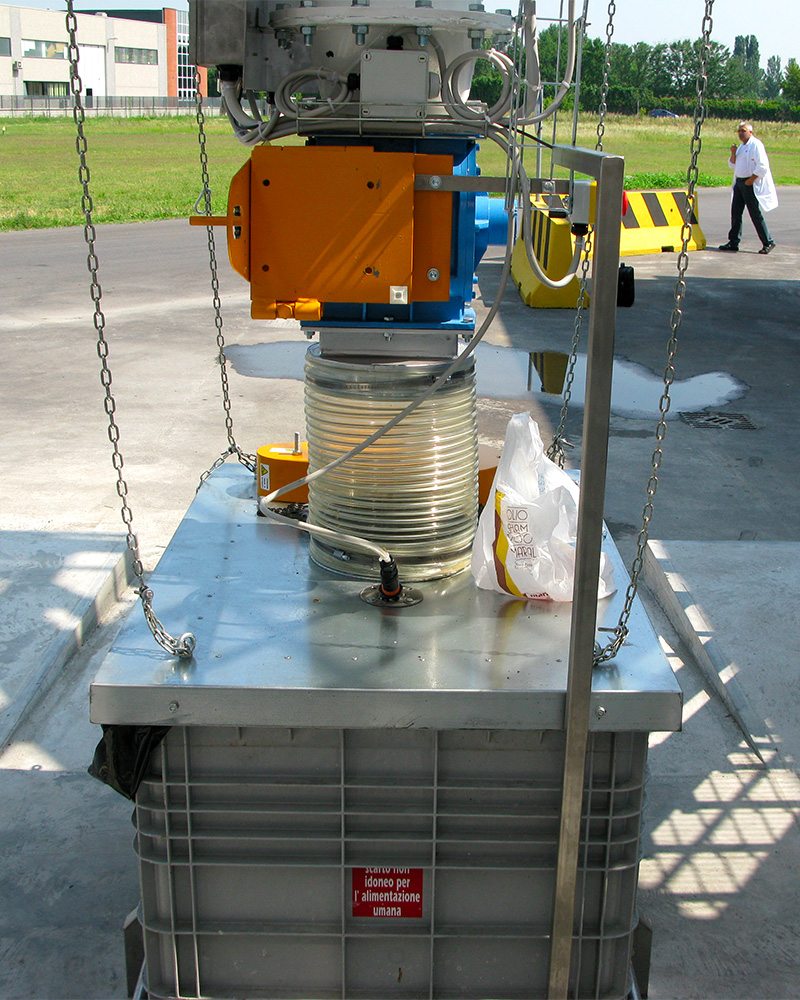

- Una rotocella di tipo flame proof conforme alla norma EN15089 sullo scarico del filtro.

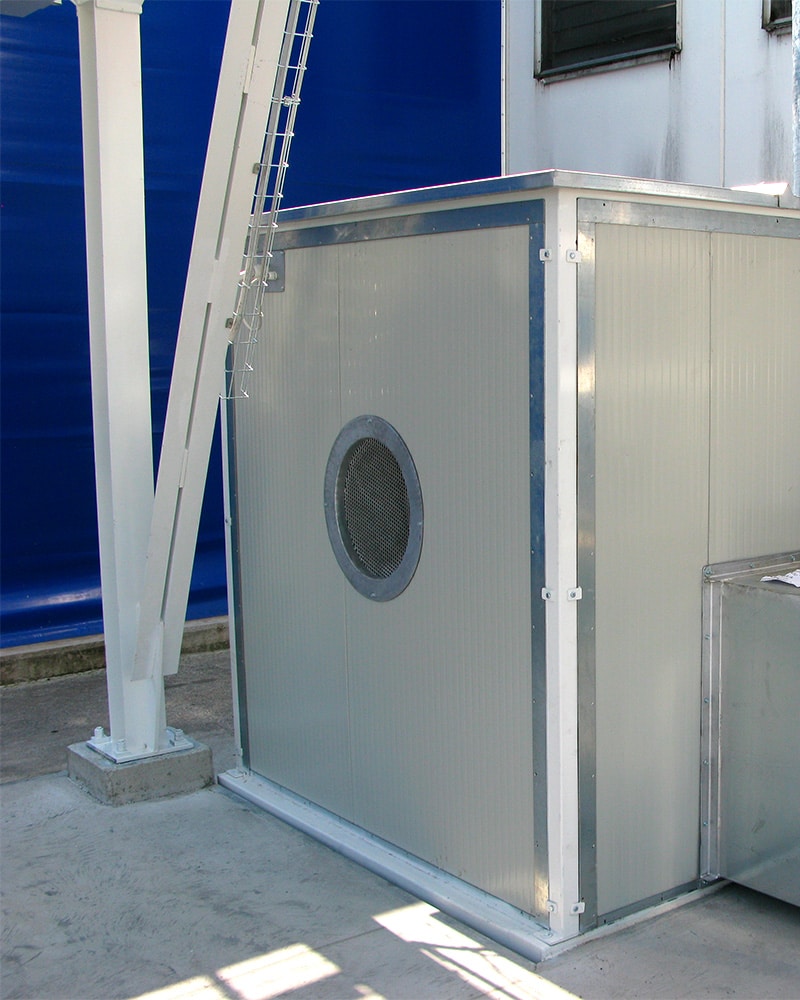

La portata complessiva dell’impianto è di 22.500 mc/h garantita da un ventilatore con motore da 37 kW ATEX zona 22.
