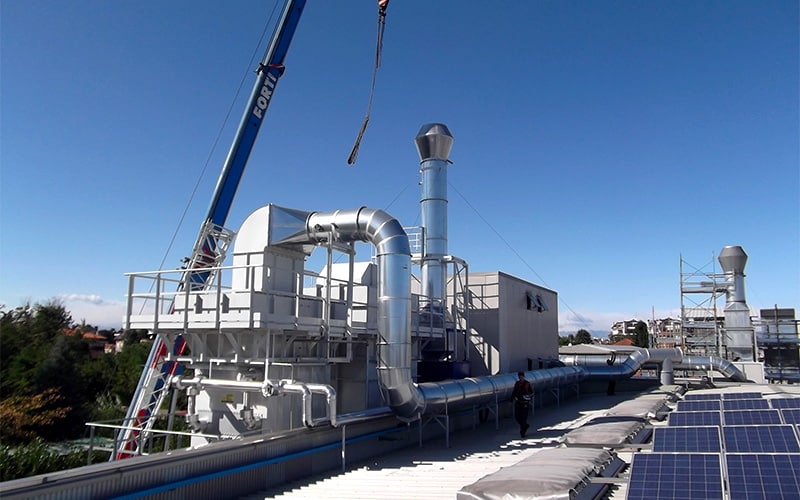

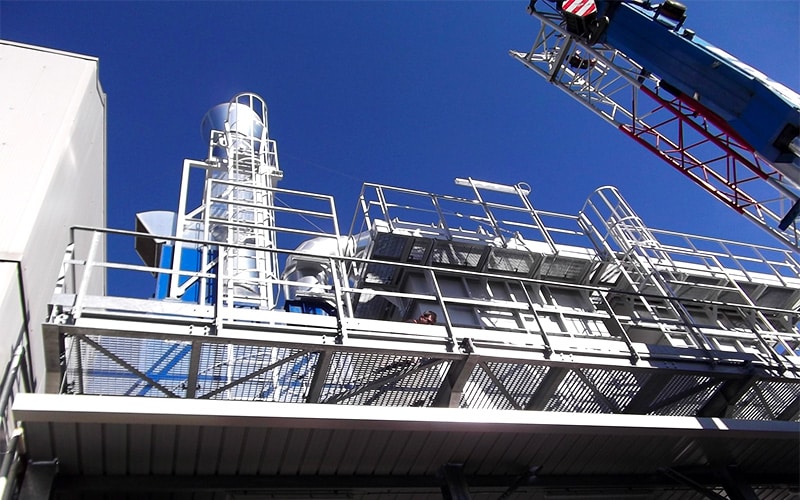

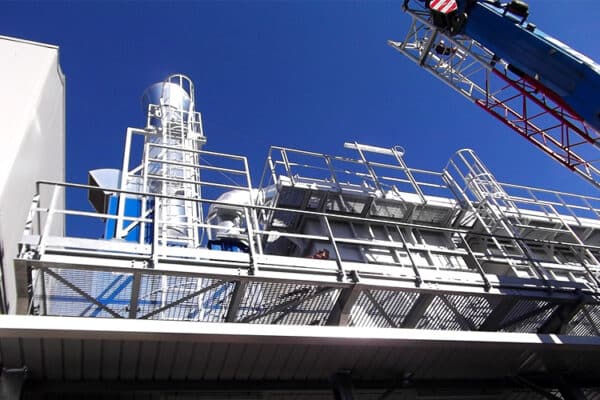

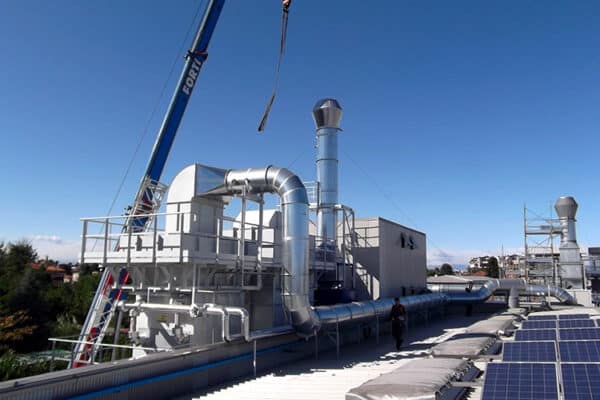

Impianto di aspirazione a coalescenza.
La sezione filtrante è divisa in due parti:
- la prima è costituita da una batteria di raffreddamento ad acqua refrigerata che condensa parte degli oli per ridurre le concentrazioni di COV e SOV
- la seconda parte è invece quella del filtro con le cartucce a coalescenza
La portata complessiva di 30.000 mc/h è garantita da un ventilatore centrifugo con motore da 90 kW.
Tutto l’impianto, tubazioni comprese, è stato dimensionato per supportare una pressione negativa di circa 800 mm H2O dovuta alle alte perdite di carico della cartucce a coalescenza.
