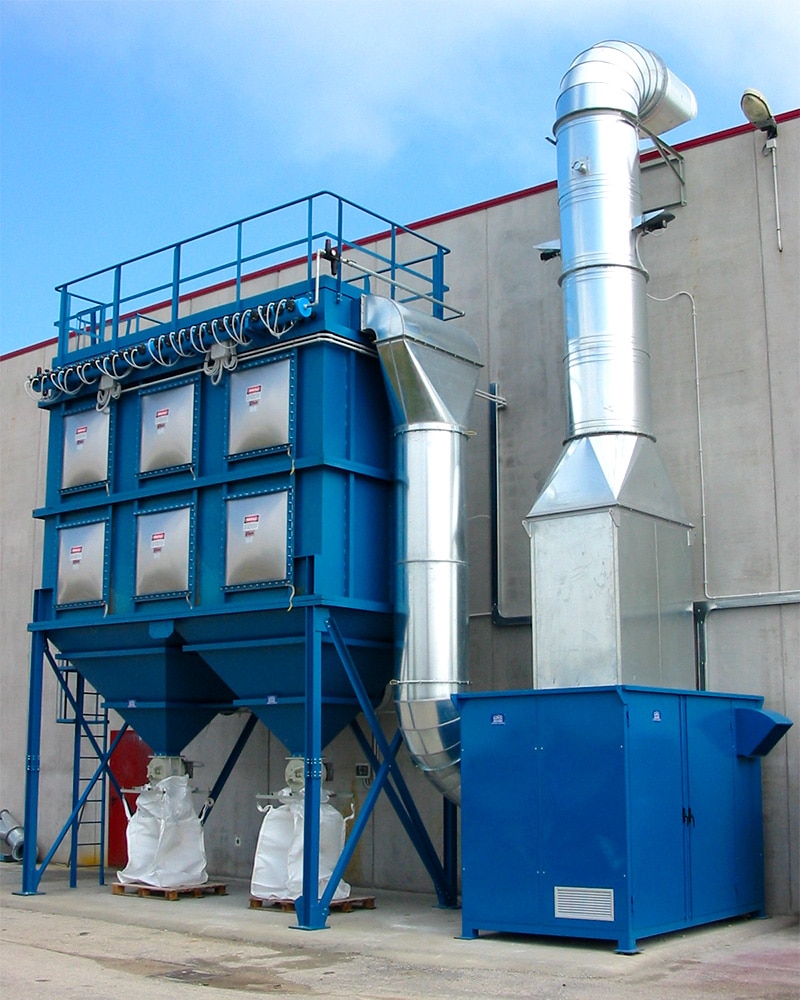

L’impianto ha un filtro da 40.000 mc/h accoppiato ad un ventilatore con motore da 75 kW.
Questo impianto è stato dimensionato per polveri potenzialmente esplosive con:
Kst: 300 bar*m/s
Pmax di 10 bar
In questo caso per contenere eventuali onde di pressione a seguito di un’esplosione non sono state installate valvole di protezione sulla tubazione aspirante ma un diverter con membrana di sfogo verso una zona sicura all’esterno.

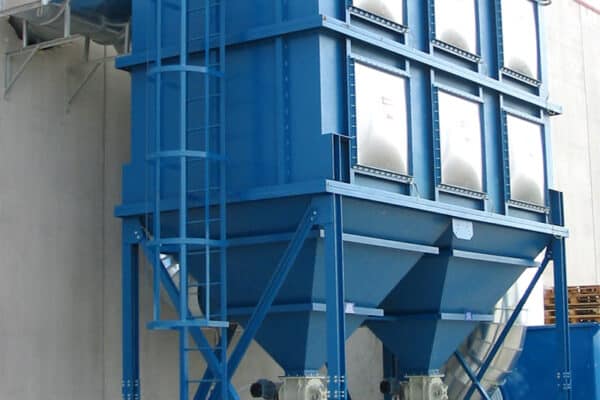

Sul filtro sono state installate sei membrane di sfogo conformi alla norma EN14491 Dust explosion venting protection system e alla EN14797 explosion venting devices.
